Balises - Types et caractéristiques
1.1 ) Caractéristique d'une balise
- La route à suivre :
- Marques latérales
- Chenal préféré
- Les eaux saines de tout danger :
- Marque d'eau saine
- Les obstacles et danger :
- Marque cardinale
- Marque de danger isolé
- Marque de danger nouveau
- Les endroits remarquable :
- Marque spéciale
1.2 ) Composition d'une balise
- On identifie les balises grâce à :
- La forme de la balise
- La couleur de la balise (rouge, vert)
- Le voyant de la balise (cylindre, triangle)
- La couleur et le rythme de leurs feux
1.3 ) Rythme des feux
- On identifie les balises grâce à :
- Eclats : la durée de lumière est plus courte que le temps d'obscurité
- Isophase : la durée de lumière et d'obscurité sont identiques
- Occultation la durée de lumière est plus longue que le temps d'obscurité
I ) Les marques latérales
Marque latérale BABORD
- Couleur : Rouge
- Voyant : Un cylindre rouge
- Feux : feu rouge
- Signification : marque la limite babord du chenal d'entrée au port
- Comportement : laisser cette marque sur babord en venant du large
- Moyen Mnémotechnique : Bas si rouge
- Bas : Bâbord
- Si : Cylindre
- Rouge : Rouge
Marque latérale TRIBORD
- Couleur : Vert
- Voyant : Un triangle vert
- Feux : feu vert
- Signification : marque la limite tribord du chenal d'entrée au port
- Comportement : laisser cette marque sur tribord en venant du large
- Moyen Mnémotechnique : Tri-cot vert
- Tri : Tribord
- Co : Cône
- Vert : Vert
II ) Le chenal préféré
Le chenal préféré à BABORD
- Couleur : Vert avec une bande rouge
- Voyant : Triangle vert
- Signification : Limite entre un chenal principal et un secondaire
- Comportement : Laisser de préférence cette marque sur tribord
- Feux :
Feu vert composés de 2 éclats + 1
Le chenal préféré à TRIBORD
- Couleur : Rouge avec une bande verte
- Voyant : Cylindre rouge
- Signification : Limite entre un chenal principal et un secondaire
- Comportement : Laisser de préférence cette marque sur bâbord
- Feux :
Feu rouge composés de 2 éclats + 1
2.3 ) Les marques d'eaux saines
Marquage d'eau saine
- Couleur : Rayures verticales rouge et blanche
- Voyant : Boule rouge
- Signification : Aucun obstacle à la navigation
- Comportement : N/A
- Feux : Feu blanc
Les Feux :
Isophare
Occultation
à éclat long
En morse (lettre A)
2.4 ) Les marques cardinales

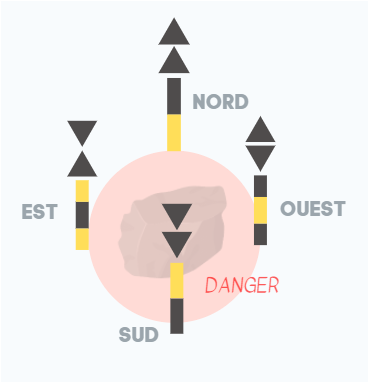

Les marques cardinales permettent de signaler une zone dangereuse aux navires. Elles sont positionnées comme ci-contre :

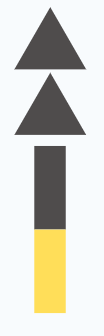

Cardinale NORD
- Signification : Positionné au NORD du danger
- Couleur : Bande noire en haut / Bande jaune en bas
- Voyant : Deux pointes vers le haut
- Comportement : Passer au NORD
- Feux :
Feu scintillant continu
Cardinale SUD
- Signification : Positionné au SUD du danger
- Couleur : Bande jaune en haut / Bande noire en bas
- Voyant : Deux pointes vers le bas
- Comportement : Passer au SUD
- Feux :
6 Scintillement + 1 éclat long
Cardinale EST
- Signification : Positionné à l'EST du danger
- Couleur : Bande noire en haut et en bas / Bande jaune au milieu
- Voyant : La pointe supérieure vers le haut / La pointe inférieure vers le bas
- Comportement : Passer à l'EST
- Feux :
3 Scintillements
Cardinale OUEST
- Signification : Positionné à l'OUEST du danger
- Couleur : Bande jaune en haut et en bas / Bande noire au milieu
- Voyant : La pointe supérieure vers le bas / La pointe inférieure vers le haut
- Comportement : Passer à l'OUEST
- Feux :
9 Scintillements
Les feux des marques cardinales peuvent être :
- Scintillants : (de 50 à 80 scintillements par minute) , les signaux sont répétés toutes les 15 secondes
- Scintillants rapides (de 80 à 160 scintillements par minute) , les signaux sont répétés toutes les 5 secondes (marque cardinale Est) ou toutes les 10 secondes (marques cardinales Sud et Ouest).
2.5 ) Danger isolé
- Couleur : Noir avec plusieurs bandes rouge
- Voyant : 2 boules noires
- Signification : Petit obstacle
- Comportement : Contourner la balise
- Feux :
Blanc, 2 éclats groupés

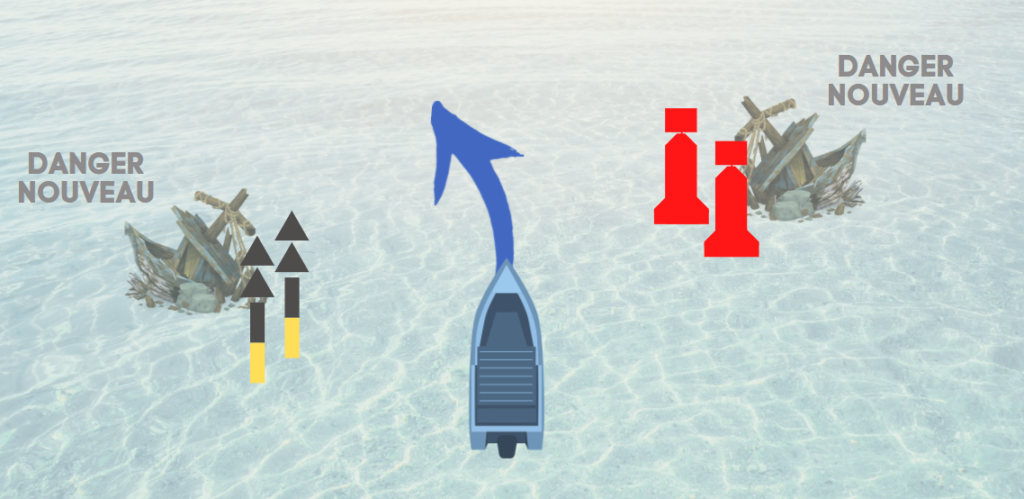

2.6 ) Danger nouveau
2.7 ) Les marques spéciales
- Couleur : Jaune
- Voyant : Une croix jaune
- Signification : Interdit d'accès
- Comportement : Ne pas pénétrer dans la zone
- Feux : Jaune (Rythme quelconque)
2.8 ) Balisage des plages

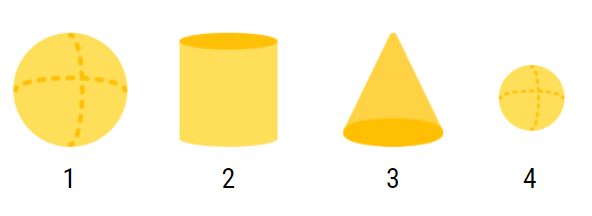

2.8.1) Les balisages
- 1: Sphère jaune de 1m de diamètre
- 2: Balise Bâbord d'un chenal traversier
- 3: Balise Tribord d'un chenal traversier
- 4: Petites sphères jaunes délimitant les zones de baignade
2.8.2) Les zones

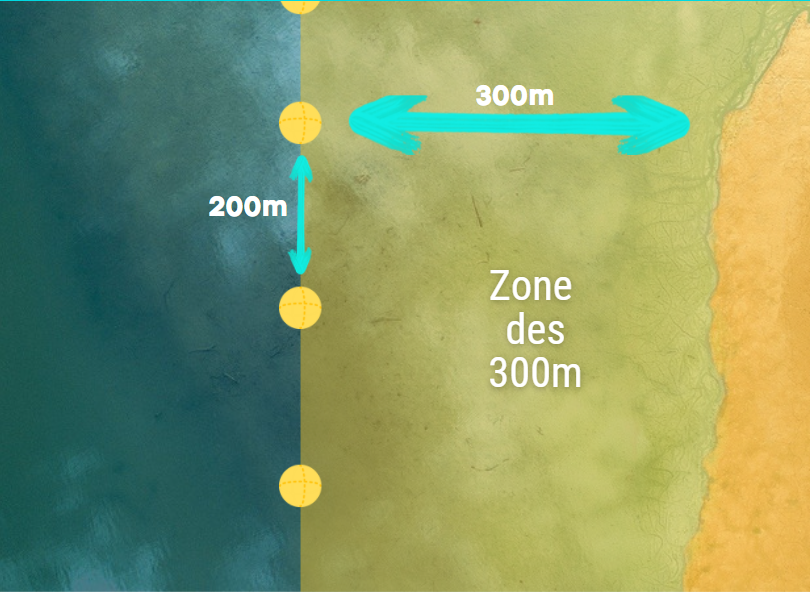

La zone des 300m
La vitesse est limitée à 5 nœuds. Elle permet d’accéder à la plage en l’absence de canal traversier.

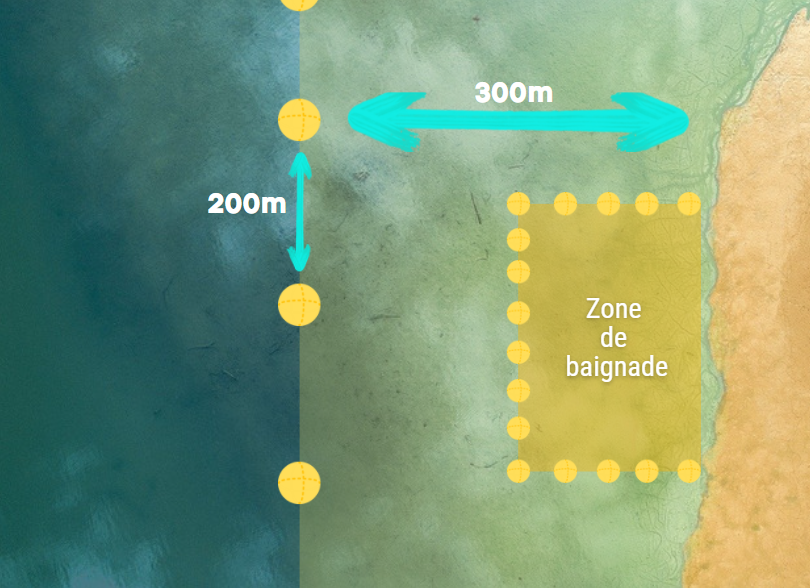

Les zones de baignade
Les zones de baignades sont délimitées par une série de petites sphères jaunes. Toute navigation est interdite dans cette zone. que ce soit sur une embarcation moteur, à voile ou à la rame.

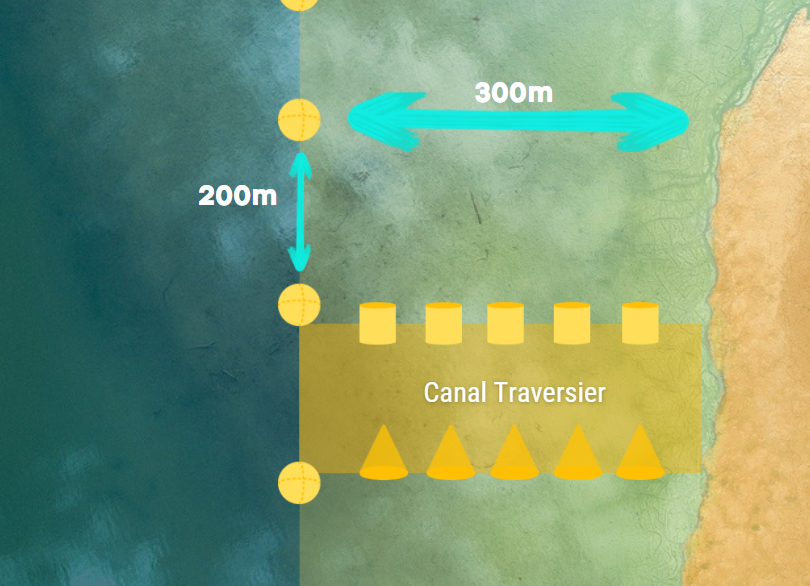

Canal traversier
Un canal traversier permet aux navires de rejoindre la côte ou aller au large avec un départ plage.

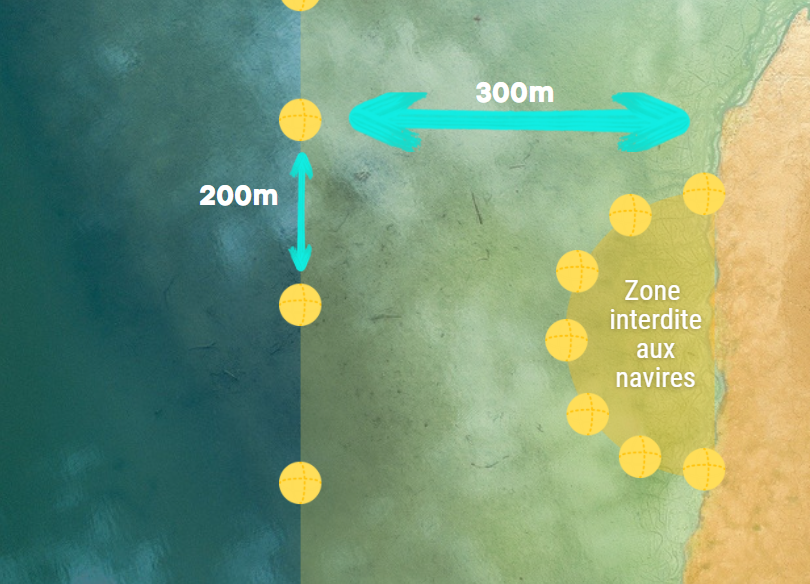

Zone interdite aux navires
Cette zone est délimitée par une série de grosses bouées sphériques .
2.8.3) Les panneaux
Baignade
Autorisé
Interdit
Planches à voile
Autorisé
Interdit
Embarcations de sport ou de plaisance
Autorisé
Interdit
Ski nautique
Autorisé
Interdit
Navire à voile
Autorisé
Interdit
Véhicule nautique à moteur
Autorisé
Interdit
Navire motorisé
Autorisé
Interdit
Navire ni motorisé ni à voile
Autorisé
Interdit
